Nágreinilig stempling Fýrakantað terminalar Bandolier pinn stempling|0,3-0,64mm stikkpinnar
Verkfrøðingur til kritisk sambond
Í heiminum við há-neyvleika elektronikki og elektromekaniskum samlingum er álítandi hvørjum komponenti ikki-semjuført. IókkaraNágreiniligur stempling fýrakantaðar terminalar/Bandolierpinnurseru ikki bara partar; tey eru grundleggjandi leinkjurnar, sum tryggja signalintegritet, streymflutning og mekaniskan stabilitet í tínum mest krevjandi forritum. Hesir terminalarnir eru framleiddir í okkara fullkomiliga góðkenda, loddrætt integreraða virki, og umboða toppin í stemplingartøkni, sum sameina yvirskipað tilfar, framkomna tólsniðgeving og neyva prosessstýring.
Yvirlit yvir vøruspesifikatión
|
Flokkur |
Spesifikatiónsmál |
|
Vørunavn |
Nágreinilig stempling Fýrakantaðar terminalar Bandolier pinn stempling 0,3-0,64mm stikkpinnar |
|
Vørutilfar |
Messing (C2600), Kopar (C1100), Fosforbronsur (C5191, C5210). Serligar legeringar: C18070, C7025. Formur: Metalstrimla/spola. |
|
Plátu Spec |
Gull: 0,3-3μm á ASTM B488 (læknaflokkur) Silvur: 2-5μm til 100A/in2 streymtættleika Tin: 1,5-8 μm matt/satin klára |
|
Moldbygnaður |
Modulært, framgongdarmót (Samfelt stemplingsmót). |
|
Virkistøkni |
Høg -ferð nágreinilig progressiv stempling, í-linjupláting klár (vald). Sjálvvirkandi sjóneftirlit Fæst. |
|
Framleiðsluorka á verksmiðjuni |
17 trýst (25T{5}}110T). Rúmd: Milliónir av stykkjum/mánað. Full innanhýsis tólsniðgeving & framleiðsla. |
|
Primær umsóknarøki |
Bilelektronikk, loftrúmd, medisinsk tól, samskifti (5G/6G) undirstøðukervi, høgur-álítandi ídnaðarstýring. |
Hví okkara fýrakantaðu terminalar og bandolierpinnar standa hvør sær
Vit hava serlækna í at umskapa metalstrimlar til feilleysar, há-rúmdar neyvleika komponentir. Her er tað, sum definerar okkara vøru og tænastu:
Úrval av tilfari og serfrøði:Vit nýta há-legeringar, m.a.Messing (C2600), Kopar (C1100) og Fosforbronsa (C5191, C5210, C5191). Til ávísan tørv á høgari-styrki, høgum-leiðsluføri, arbeiða vit við legeringum sumC18070 (Kopar Krom Zirkon) og C7025 (Kopar Nikkel Silikon). Okkara djúpa metallurgiska vitan tryggjar, at vit velja tann besta karakterin til krøvini hjá tínari umsókn til leiðsluføri, fjaðraeginleikar, troyttarmótstøðu og loðføri. Alt tilfarið er fingið frá góðkendum myllum, við fullari sporføri.
Sniðgivið til neyvleika og samsvar:Hvør terminalur og pinnur er framleiddur til krevjandi toleransur, ofta innan fyri ±0,005mm. Fýrkantaða terminalsniðið gevur yvirskipaða kontaktjustering og stabilitet í mun til avrundaðar variantar, sum er avgerandi fyri trygga paring í stikki og PCB-festum. Bandolier (burðarstripan) er neyvleiki-sniðgivin til at lætta um sjálvvirkandi, há-ferðslusamling, samstundis sum hann forðar fyri avforming av parti ella misjavning.
Framkomin modulær framsøkin die tøkni:Okkara frímerki eru framleidd við at brúkaModulbygd, framsøkin deyð. Hetta sniðið snýr seg ikki bara um framleiðslu; tað snýr seg um langlívið, viðlíkahald og stabilitet. Høvuðsfyrimunirnir eru m.a.
○ Ómetaliga stórt haldføri:Kjarnulutir eru gjørdir úr úrvaldum tólstáli sumSKD11, DC53, og háferðspulvur stál ASP23/ASP60/CF-H40S, tryggja longri tóllívstíð, eisini tá ið slípievni ella hart tilfar verður stemplað.
○ Einfaldað viðlíkahald og skjótt skifti:Modulsniðgeving ger tað møguligt at skifta út ávísar slitpartar (t.d. støður, innlegg) uttan at taka alt matrikið sundur, og minkar um niðursetta tíðina.
○ Við leiðslu av altjóða standardum:Vit byggja okkara dies tilMeusburgari, Hasko og Misumistandardir, sum tryggja tøknilig komponent, skiftisføri og globala tænastuføri.
○ Høg-ferð, høgur-rúmdarframleiðsluførleiki:Við17 dedikeraðar samfeldar stempulpressur, sum liggja frá 25 til 110 tons, herundir nágreinileiki .Yamada Dobby 30T og 40T maskinur, vit eru bygd fyri stødd uttan at ofra góðsku. Hesin flotin ger, at vit kunnu passa ta ideella pressuna til fløkjuna og tonsakravið hjá tínum parti, og optimera framleiðslueffektivitetin og partintegritetin.
○ Handan framleiðsluna: Tín samstarvsfelagi í sersniðgivnum tólum og sniðgeving:Hetta er okkara kjarnumunur. Vit eru einkeldu tólframleiðari. Okkara innanhýsis verkfrøðingatoymi, viðyvir 15 ára miðal royndir, samstarvsfelagar við teg frá konsepti til hópframleiðslu.

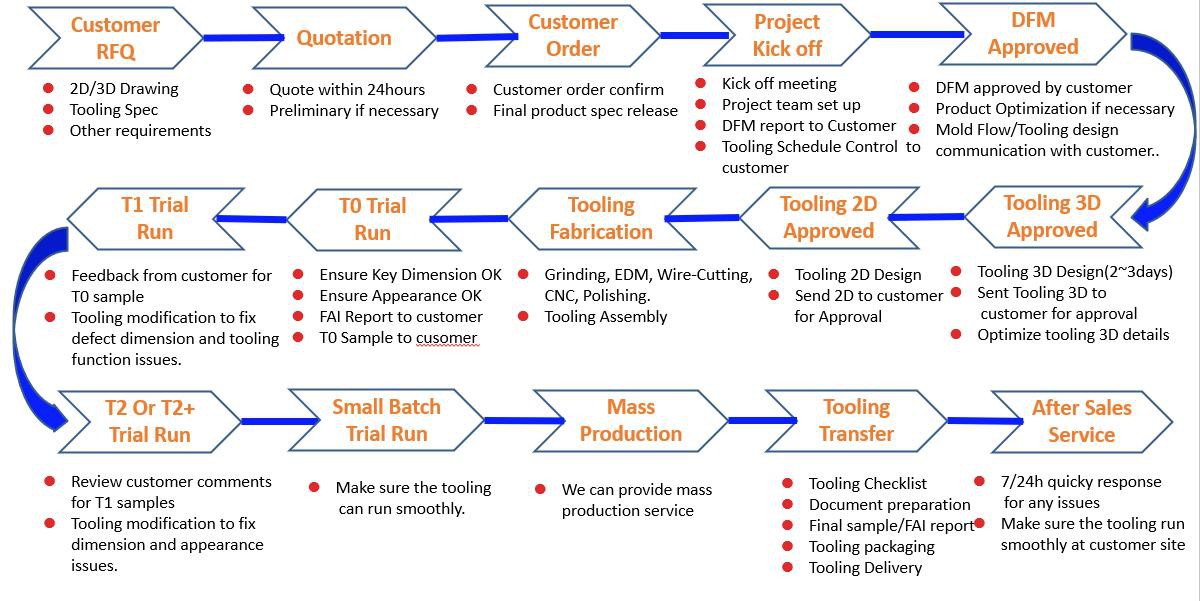

Hvussu arbeiða vit?
Okkara umfatandi tænastustreymur
DFM (Sniðgeving til framleiðslu) Meting
Vit greina tínar 2D/3D tekningar fyri at optimera sniðgeving til stempling, og leggja upp til ábøtur fyri kostnað, haldføri og avkast.
01
Verkfrøðilig uppgerð
At nýtaCAE-greining og moldstreymsuppgerð, vit proaktivt spáa og minka um møgulig viðurskifti sum avforming, sprekking, fjaðraafturgongd og spenningskonsentratión áðrenn vit skera stál.
02
Menning av nágreiniligum tólum
Fullur3D/2D moldsniðgeving, og síðani maskinmeistara, samling og roynd-út á okkara egna verkstaði. Vit stýra allari tilgongdini at gera mold-.
03
Prototyping og royndarkoyringar
Vit veita sýni til tína validering, og tryggja, at parturin lýkur allar tekniskar upplýsingar.
04
Skipað hópframleiðsla og góðskutrygd
Við góðkenning skifta vit til okkara stýrdu framleiðslulinju við stórum-rúmd, sum er stuðlað av okkara samlaðu góðskuleiðsluskipan.
05
Framkomin tólrúmssýning
Okkara framleiðslu- og góðskulyfti
Títt álit er bygt á okkara førleikar at veita støðugt. Vit grundgeva fyri hesum við materiellum ognum og váttanum:
● Góðkend góðskuleiðsluskipan:Vit eru einISO 9001:2015, IATF 16949:2016 (til bilar), og ISO 14001:2015 góðkendvirki. Okkara góðskueftirlit er tilgongd-innbygt, ikki ein eftirhugsan.
● Enda-til-Enda tilgongdarstýring:Okkara SQCDP (Trygd, Góðska, Kostnaður, Avhending, Fólk) skipan stýrir øllum stigum:
○ Eftirlit við innkomandi tilfari:Spektrometerkanning av tilfarsflokki og mekaniskar eginleikaroyndir.
○ Í-Tilgongdarstýring:Fyrsta-greinaeftirlit (FAI), hagtalslig prosessstýring (SPC) á kritiskum víddum, og vanligar tólslitgrannskoðanir.
○ Endaligt eftirlit & OQC:Umfatandi kanningar herundir kritiskan dimensión Cpk greining, yvirflatu, og pakki integritet áðrenn sending.
● Framleiðsluorka & dátur:Við okkara 17-trýstlinju og trískiftisrakstri kunnu vit framleiðafleiri-milliónir stykki um mánaðinav hesum terminalum. Okkara vanliga tólleiðingartíð-til eina nýggja kompleksa progressiva die er8-10 vikur, við hópframleiðslurampu-upp beint eftir sýnisgóðkenning.
Progressiv stemplimaskina við høgum neyvleika
| Lutur | Maskinuslag | Merkisvøra | Upprunaland | Tonsatal | Lýsing | NØGD | Samantald upphædd |
| 1 | Stempling | Yamada | Japan | 30T | CD25-35.Slag nr. 200-1000 skm. | 1 | 17 |
| 2 | Yamada | Japan | 40T | CD25-35.Slag nr. 200-1000 skm. | 2 | ||
| 3 | Kjón | Japan | 25T | H45DB.Slag nr 200-800 SPM | 1 | ||
| 4 | Mikron | Taívan | 25T | CD25.Slag nr 200-800 SPM | 2 | ||
| 5 | Mikron | Taívan | 30T | H30DB.Slag nr. 200-1000 sl. | 2 | ||
| 6 | Mikron | Taívan | 40T | C40.Slag nr 200-800 smin | 1 | ||
| 7 | Tajjeshan | Kina | 25T | TJS-25.Slag nr 200-600 SPM | 4 | ||
| 8 | Ungdómur | Kina | 40T | YSC-40.Slag nr. 200-600 sl. | 1 | ||
| 9 | Kingteng | Taívan | 110T | OCP-110N.Slag nr. 50-100 SPM | 1 | ||
| 10 | Xiduan | Kina | 110T | APC-110N.Slag nr. 50-100 sm/t. | 2 |
Stemplingaverkstaðssýning
Umsóknarøki: Har neyvleiki møtir eftirspurninginum
Okkara Precision Square Terminalar eru gjørdir til at virka í umhvørvum, har feilur ikki er ein møguleiki:
Bilelektronikk:ECU-stikk, sensorterminalar, ljósskipanarlutir, sum krevja IATF 16949-samsvar og høgt álítandi undir vibratiónum og termiskari súkklu.
Loftrúmdar- og verja:Flogferðslubindingar, samskiftisskipanarpartar, har lættvekt, høg-styrki og ekstremur álítandi eru avgerandi.
Medisinsk tól:Diagnostisku útgerðarbindingar, myndaskipanarlutir, ílegufør tólgrunnflatur, krevjandi lívfrøðilig sambæriligheit (har tilskilað) og feilleyst avrikið.
Næsta-Gen samskifti (5G/6G undirstøðukervi:RF-bindingar, grundstøðslutir, sum krevja framúr signalintegritet og haldføri í uttandura umhvørvum.
Ídnaðarelektronikk, robotteknikkur og há-brúkaraelektronikk.
Málskanning
Viðskiftafólk
Evropa Topp 3 Bindi framleiðari
Umsókn
Bil BMS stikk
Spec
0,5 mm fýrakantaðar terminalar við 0,005 mm samplanariteti
Árligur eftirspurningur
10M stk árligt rúmd, 0ppm brek mark
Eftirlit við hópframleiðslu
● Mál CPK: 1,33 ~ 1,67 (100K stk sýni)
● Burrstýring:<3μm (EIA-364-23D compliant)
● Útflutningur: 2M stk/mánað pr.
Tín álítandi kelda, ikki bara ein veitari
At velja okkum merkir at gera samstarv við ein royndan, føran og svarandi upprunaframleiðara. Vit stýra allari ketuni frátólsniðgeving (DFM, CAE) og framleiðslatilhøg-rúmdarstemplingoggóðskutrygging. Hendan loddrætta integratiónin týðir tilbeinleiðis kostnaðarfyrimunir, hert eftirlit við leiðslutíðum (vanliga 30-35 dagar fyri rúgvu bíleggingar eftir tóltilbúgving), og ómakaleyst svarføritil tín tøkniliga og logistiska tørv.
Latið okkum veita eittókeypis DFM-greiningá tíni næstu fýrakantaðu terminal ella neyvleikastemplingarverkætlan. Set teg í samband við okkara verkfrøðingatoymi í dag fyri at tosa um, hvussu vit kunnu gera tínar tekniskar upplýsingar til álítandi, høgan-rúmdarveruleika.
